· Corriente de Tarjeta Madre (Rectangular, color blanco, de 20 a 24 pines), ♂.
· Conector de Tierra en Tarjeta Madre (en color Blanco, 4 pines), ♂.
· Conector Eléctrico DD/CD/DVD, (4 pines), ♂.
· Conector Eléctrico 3 1/2 , ♂.
sábado, 20 de febrero de 2010
CONECTORES INTERNOS DE LA TARJETA MADRE
· Ranuras ISA (en color negro, son las más grandes y las mas juntas a la pared del gabinete).
· Ranuras PCI (en color blanco, las medianas en relación con las ISA y AGP).
· Ranuras AGP (en color café, son más pequeñas que las ISA y PCI y son las más alejadas de la pared del gabinete).
· Ranura DIMM (RAM) (cuentan con ganchos para que la RAM ensamble perfectamente, se encuentran en forma perpendicular con las otras ranuras).
· Conector eléctrico para Tarjeta Madre (tiene de 20 a 24 cuadritos, tiene forma de panal).
· Conector Tierra para Tarjeta Madre (tiene 4 cuadritos)
· Socket o Zócalo para Batería (En forma redonda y con base para que la pila ensamble en el).
· Ranura IDE Máster (En color más llamativo)
· Ranura IDE Slave (en color blanco)
· Ranura IDE 3 ½ (Más pequeña que las ranuras IDE Máster y Slave, en color blanco).
· Zócalo o Socket para Procesador (Cuadrado, y cuenta con pequeños pines que se juntan con el procesador).
· Conectores para Panel Frontal (Son seis: * Encendido, * Reencendido, * Led de DD, * Led de Encendido, * USB 1, * USB2).
· Conector Sincronizador de Sonido
· Ranuras PCI (en color blanco, las medianas en relación con las ISA y AGP).
· Ranuras AGP (en color café, son más pequeñas que las ISA y PCI y son las más alejadas de la pared del gabinete).
· Ranura DIMM (RAM) (cuentan con ganchos para que la RAM ensamble perfectamente, se encuentran en forma perpendicular con las otras ranuras).
· Conector eléctrico para Tarjeta Madre (tiene de 20 a 24 cuadritos, tiene forma de panal).
· Conector Tierra para Tarjeta Madre (tiene 4 cuadritos)
· Socket o Zócalo para Batería (En forma redonda y con base para que la pila ensamble en el).
· Ranura IDE Máster (En color más llamativo)
· Ranura IDE Slave (en color blanco)
· Ranura IDE 3 ½ (Más pequeña que las ranuras IDE Máster y Slave, en color blanco).
· Zócalo o Socket para Procesador (Cuadrado, y cuenta con pequeños pines que se juntan con el procesador).
· Conectores para Panel Frontal (Son seis: * Encendido, * Reencendido, * Led de DD, * Led de Encendido, * USB 1, * USB2).
· Conector Sincronizador de Sonido
CONECTORES EXTERNOS…
· Corriente (Generalmente en color negro, tiene 3 pines, ♂.
· PS2/Mouse/Teclado (Mouse—color verde 6 pines y una ranura, ♀), (Teclado—color morado, de 6 pines y una ranura, ♀).
· Com1,Com2
· VGA (Conector en color azul, 15 pines, ♀).
· USB (Conector en forma rectangular, generalmente vienen colocados por pares en nuestra computadora.
· Paralelo (Centronix)- (Color Rosa, 24 pines ♀).
· Ethernet (en forma cuadrada, mas grande que los conectores de Modem, viene solo uno en la computadora. ♀).
Audio In (Color azul ♀), · Audio Out (Color Verde ♀), · Micrófono (color rosa ♀).
· Selector de voltaje (Color rojo, localizado en la parte trasera del gabinete, tiene dos opciones 115 v y 230 v.)
· Switch corta corriente (color negro localizado en la parte trasera del gabinete,9
http://4.bp.blogspot.com/_AcxgwEvZhO8/Sh3W2O2c4sI/AAAAAAAAACw/5WV5zt8nMLk/s320/corriente-electrica-cpu.jpg
http://www.hardzone.es/wp-content/uploads/2008/10/p6070203.jpg
http://ilargibete.wikispaces.com/file/view/paralelo.jpg/31318171/paralelo.jpg
http://landashop.com/catalog/images/enterprise.jpg
http://img261.imageshack.us/i/img00093sh5.jpg/
http://www.hard-h2o.com/images/reviews/auriculares/sennheiser-pc/06tb.jpghttp://3.bp.blogspot.com/_AcxgwEvZhO8/Sh3UYnZV7kI/AAAAAAAAACY/DN0YOor5e6k/s320/vga-port.jpg
DISPOSITIVOS INTERNOS
Van dentro del gabinete de la computadora, y tienen distintos conectores y distintas entradas de componentes…
· Tarjeta madre
· Tarjeta de red
· Tarjeta de modem
· Tarjeta de audio
· Pila de reloj
· Ventilador
· Disipador de calor
· HDD
· Unidad CD/DVD
· Unidad 3 ½
· Fuente de poder
· RAM
· Procesador
· Tarjeta de video
· Tarjeta madre
· Tarjeta de red
· Tarjeta de modem
· Tarjeta de audio
· Pila de reloj
· Ventilador
· Disipador de calor
· HDD
· Unidad CD/DVD
· Unidad 3 ½
· Fuente de poder
· RAM
· Procesador
· Tarjeta de video
DISPOSITIVOS EXTERNOS.
Son aquellos se conectan en la parte externa (afuera) de la computadora, tienen distintos conectores.
· Monitor
· Mouse
· Teclado
· Bocinas
· Audífonos
· Pluma digital
· Impresora
· Celular
· HD D externo
· Modem
· Proyector de video
· Lector de barras
· Tablilla digitalizadora
· Lector de huella digital
· Cámara digital
· Plotter
· Scanner
· Web Cam
· Lápiz óptico
· Micrófono
· Mp3
· Mp4
· USB
· Tarjetas SD, Micro SD, M2
· Xbox 360
· Wii
· Joystick
· Casco virtual
· Volante, pedales
· Teléfonos (casa)
· Monitor
· Mouse
· Teclado
· Bocinas
· Audífonos
· Pluma digital
· Impresora
· Celular
· HD D externo
· Modem
· Proyector de video
· Lector de barras
· Tablilla digitalizadora
· Lector de huella digital
· Cámara digital
· Plotter
· Scanner
· Web Cam
· Lápiz óptico
· Micrófono
· Mp3
· Mp4
· USB
· Tarjetas SD, Micro SD, M2
· Xbox 360
· Wii
· Joystick
· Casco virtual
· Volante, pedales
· Teléfonos (casa)
domingo, 7 de febrero de 2010
MAESTRO-ESCLAVO
MAESTRO-ESCLAVO Y SELECTOR DE CABLE
Para configurar un disco duro en estado de esclavo ó Maestro ó Selector de Cable, se debe mirar la ilustración impresa en la parte superior del disco duro y colocar los “Jumper`s” según correspondan con los de la imagen.
CD/DVD
CARACTERÍSTICAS COMUNES DE CD Y DVD
Características físicas:
• El diámetro de estos discos es de 12cm y su espesor es de 1,2mm.
• El agujero que hay en medio de estos discos tiene un diámetro de 1,5cm.
• El disco tiene una capa metálica reflectante recubierta por una capa protectora a base de barniz transparente.
• La superficie grabable de un disco se divide en tres partes: el LEAD IN, la ZONA DE DATOS y el LEAD OUT:
• El LEAD IN (encabezamiento) ocupa los primeros cuatro milímetros del disco en el margen interior y contiene una especie de índice.
• El diámetro de estos discos es de 12cm y su espesor es de 1,2mm.
• El agujero que hay en medio de estos discos tiene un diámetro de 1,5cm.
• El disco tiene una capa metálica reflectante recubierta por una capa protectora a base de barniz transparente.
• La superficie grabable de un disco se divide en tres partes: el LEAD IN, la ZONA DE DATOS y el LEAD OUT:
• El LEAD IN (encabezamiento) ocupa los primeros cuatro milímetros del disco en el margen interior y contiene una especie de índice.
PANEL FRONTAL
El panel frontal de la placa base o el front panel es un conjunto de pines que tienen como finalidad encender el ordenador, encender las luces frontales del case, hacer funcionar el botón de reset y en algunas placas hacer funcionar el parlante interno del computador.
Para poder hacer funcionar todo esto el case / carcasa dispone de una serie de cables que van conectados de una forma específica en la placa base
Para poder hacer funcionar todo esto el case / carcasa dispone de una serie de cables que van conectados de una forma específica en la placa base
En la imagen se muestran una serie de cables, dichos cables poseen varios colores que son los siguientes:
- HDD Led (indicador de luz del disco duro): Blanco - Rojo- Power Led (indicador de luz del computador): Blanco - Verde- Power Switch (switch para encender / apagar el computador): Blanco - Negro- Reset (switch para el botón de reset): Blanco - azul.- Speaker (Bocina interna): Negro - rojo normalmente (en la imagen no se muestra el speaker)
PROCESADOR
Constituye el centro neuralgico desde donde se controla todo lo que sucede dentro del ordenador. Esta unido directa o indirectamente contodos los demas componentes de la placa base (y por lo tanto con todos los componentes del ordenador. la mision de un procesador es la de controlar y coordinar todas las operaciones del sistema. Para ello extrae las instrucciones del programa que esta en ejecucion las analiza y emite las ordenes para su completa realizacion.Se encuentra dividido en tres grandes bloques:Uniddad de decodificacionUnidad de ejecucionUnidad aritmeticaLa temperatura operativa limite de estos chips no debe superar los 60º por lo que se encuentran protegidos por un conjunto de ventilador y disipador de calor.
EQUIVALENCIAS
AMD Athlon XP = Intel Pentium 4
AMD Athlon XP = Intel Pentium 4
AMD Athlon 64 = Intel Pentium 4 (con extensiones de 64 bits)
AMD Athlon 64x2 = Core Duo de Intel
AMD Turion = Intel Pentium M o Core Solo
MEMORIA RAM
La memoria principal o RAM (Random Access Memory, Memoria de Acceso Aleatorio), es una memoria es donde la computadora guarda los datos que está utilizando en el momento presente. El almacenamiento es considerado temporal por que los datos y programas permanecen en ella mientras que la computadora este encendida o no sea reiniciada.
http://www.slideshare.net/guest754e75/memoria-ram-2751585
http://www.mailxmail.com/curso-mantenimiento-computadoras-pc/estructura-interna-computadora-cpu-2

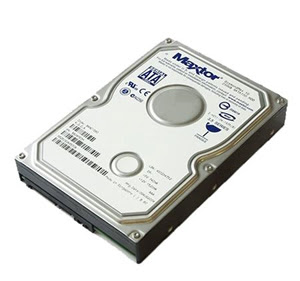

DISCO DURO
Un disco duro es un dispositivo utilizado por la computadora para almacenar datos, conservan la información aun con la pérdida de energía
Los discos duros tienen características que definen su desempeño como son la capacidad de almacenamiento, su velocidad de rotación, tiempo de acceso, tasa de transferencia de datos y su memoria caché contenida en su controladora.
Dentro de un disco duro hay uno o varios platos (entre 2 y 4 normalmente, aunque hay hasta de 6 ó 7 platos), que son discos (de aluminio o cristal) concéntricos y que giran todos a la vez. El cabezal (dispositivo de lectura y escritura) es un conjunto de brazos alineados verticalmente que se mueven hacia dentro o fuera según convenga, todos a la vez.
Los discos duros tienen características que definen su desempeño como son la capacidad de almacenamiento, su velocidad de rotación, tiempo de acceso, tasa de transferencia de datos y su memoria caché contenida en su controladora.
Dentro de un disco duro hay uno o varios platos (entre 2 y 4 normalmente, aunque hay hasta de 6 ó 7 platos), que son discos (de aluminio o cristal) concéntricos y que giran todos a la vez. El cabezal (dispositivo de lectura y escritura) es un conjunto de brazos alineados verticalmente que se mueven hacia dentro o fuera según convenga, todos a la vez.
PARTES DE UN DISCO DURO
http://observatorio.cnice.mec.es/modules.php?op=modload&name=News&file=article&sid=280
http://es.wikipedia.org/wiki/Disco_duro
http://images.google.com.mx/images?gbv=2&hl=es&q=disco+duro&sa=N&start=42&ndsp=21
TARJETA MADRE
Es un circuito impreso sobre el cual se montan y acoplan los zócalos, ranuras, circuitos, pastillas y componentes electrónicos necesarios para el funcionamiento de la computadora. Tiene un panel para conectar dispositivos externos y muchos conectores internos y zócalos para instalar componentes dentro del gabinete.
La placa base además incluye un software llamado BIOS, que le permite realizar las funcionalidades básicas como: pruebas de los dispositivos, vídeo y manejo del teclado, reconocimiento de dispositivos y carga del sistema operativo.
PARTES DE UNA TARJETA MADRE
http://html.rincondelvago.com/componentes-de-un-pc_1.html
http://images.google.com.mx/images?gbv=2&hl=es&sa=1&q=tarjeta+madre&aq=f&oq=&start=0
http://www.slideshare.net/arieselpollito/tipos-de-tarjetas-madre
FUENTE DE PODER
Una de los componentes más importantes dentro de su computadora es la fuente de poder. Este, es el encargado de administrar la energía a todos los módulos que utiliza su computadora.
Es un dispositivo que convierte la tensión alterna de la red de suministro, en una o varias tensiones, prácticamente continuas, que alimentan los distintos circuitos de la computadora.
Existen 2 tipos de fuentes de poder las AT y ATX…
Las fuentes AT tienen wattajes de 250 A 400 W. Y Las fuentes ATX tienen Wattajes de: 300 W a 1350 W.
Es un dispositivo que convierte la tensión alterna de la red de suministro, en una o varias tensiones, prácticamente continuas, que alimentan los distintos circuitos de la computadora.
Existen 2 tipos de fuentes de poder las AT y ATX…
Las fuentes AT tienen wattajes de 250 A 400 W. Y Las fuentes ATX tienen Wattajes de: 300 W a 1350 W.
CONECTORES DE LA FUENTE DE PODER:
GABINETE
Es una parte de la computadora en forma de caja que puede ser plástica con una placa de metal o lamina, y es en la que se resguardan todos los dispositivos internos del CPU. Ejemplo: tarjeta madre, fuente de poder.
TIPOS Y CACTERISTICAS
AT: Se caracteriza porque es análogo para encender y apagar, es decir se debe pulsar el botón de encendido de la CPU y volverlo a pulsar para apagarla cuando Windows muestre el mensaje "AHORA PUEDE APAGAR SU EQUIPO". Además el conector del teclado sigue la norma DIN. Los puertos están ubicados en un adaptador conectado a la tarjeta madre mediante un cable, dicho adaptador esta fijado o conectado en la parte trasera de el gabinete.
ATX: Se caracteriza porque es Digital para encender y apagar, es decir se debe pulsar el botón de encendido de la CPU para encenderla y cuando queramos apagar el equipo le ordenamos al computador que se apague desde Windows y el equipo se apaga sin necesidad de pulsar botones manualmente. Se podría decir que son la evolución del tipo AT, en este tipo se incorpora el conector en formato PS/2 para teclado y mouse.
.
http://www.zarcondeegrissom.org/comps/OSCP/XT2ATX_0148_0640l.jpg
http://grupodecme.com.mx/08/02/EM001/EM001-2.jpg
http://html.rincondelvago.com/componentes-de-un-pc_1.html
TIPOS Y CACTERISTICAS
AT: Se caracteriza porque es análogo para encender y apagar, es decir se debe pulsar el botón de encendido de la CPU y volverlo a pulsar para apagarla cuando Windows muestre el mensaje "AHORA PUEDE APAGAR SU EQUIPO". Además el conector del teclado sigue la norma DIN. Los puertos están ubicados en un adaptador conectado a la tarjeta madre mediante un cable, dicho adaptador esta fijado o conectado en la parte trasera de el gabinete.
ATX: Se caracteriza porque es Digital para encender y apagar, es decir se debe pulsar el botón de encendido de la CPU para encenderla y cuando queramos apagar el equipo le ordenamos al computador que se apague desde Windows y el equipo se apaga sin necesidad de pulsar botones manualmente. Se podría decir que son la evolución del tipo AT, en este tipo se incorpora el conector en formato PS/2 para teclado y mouse.
.
http://www.zarcondeegrissom.org/comps/OSCP/XT2ATX_0148_0640l.jpg
http://grupodecme.com.mx/08/02/EM001/EM001-2.jpg
http://html.rincondelvago.com/componentes-de-un-pc_1.html
